Construire un graphique
Cet article propose une méthode sur laquelle tu peux t’appuyer pour réussir à construire les graphiques.
Publié le 29/08/2013
On souhaite construire un graphique représentant les variations de la tension aux bornes d’un dipôle ohmique en fonction de l’intensité du courant qui le traverse.
Pour cela, on s’appuie sur le tableau de mesures et l’échelle.
| Intensité (A) | 0 | 0,010 | 0,020 | 0,030 | 0,040 | 0,050 | 0,060 | 0,070 | 0,080 |
|---|---|---|---|---|---|---|---|---|---|
| Tension (V) | 0 | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 | 7,2 | 8,4 | 9,6 |
Échelle : 1 cm pour 0,010 A et 1 cm pour 1,0 V.
Avant de commencer le tracé au propre, prends le temps de travailler quelques minutes au brouillon.

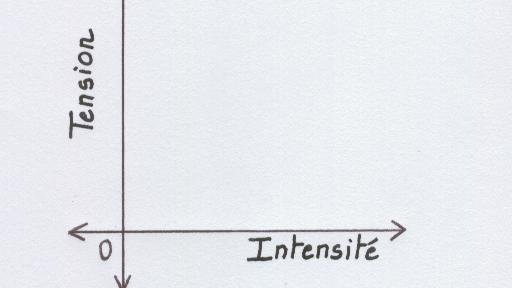

1.1 Tu dois représenter la tension en fonction de l’intensité. Sur l’axe des abscisses (axe horizontal), indique la variable. Ici, c’est l’intensité. Sur l’axe des ordonnées (axe vertical), indique la grandeur observée. Ici, c’est la tension.

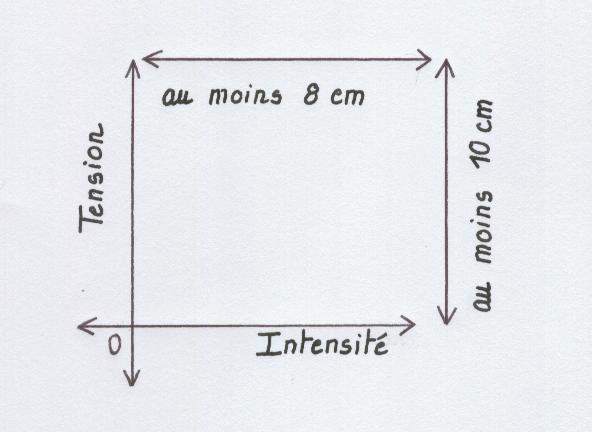

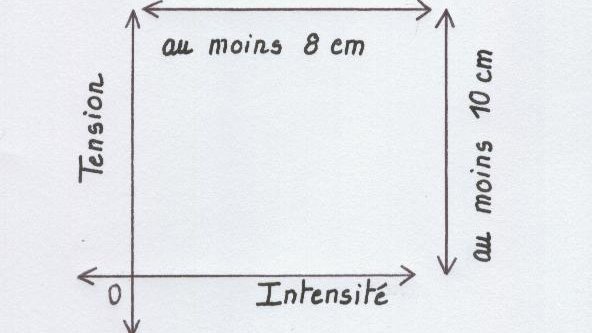

1.2 Évalue l’espace dont tu as besoin pour tracer le graphique. Pour cela, sers-toi de l’échelle et du tableau de mesures : 1 cm pour 0,010 A donc 8 cm pour 0,080 A et 1 cm pour 1,0 V donc 9,6 cm pour 9,6 V.
Maintenant, tu es prêt(e) à commencer le tracé au propre.

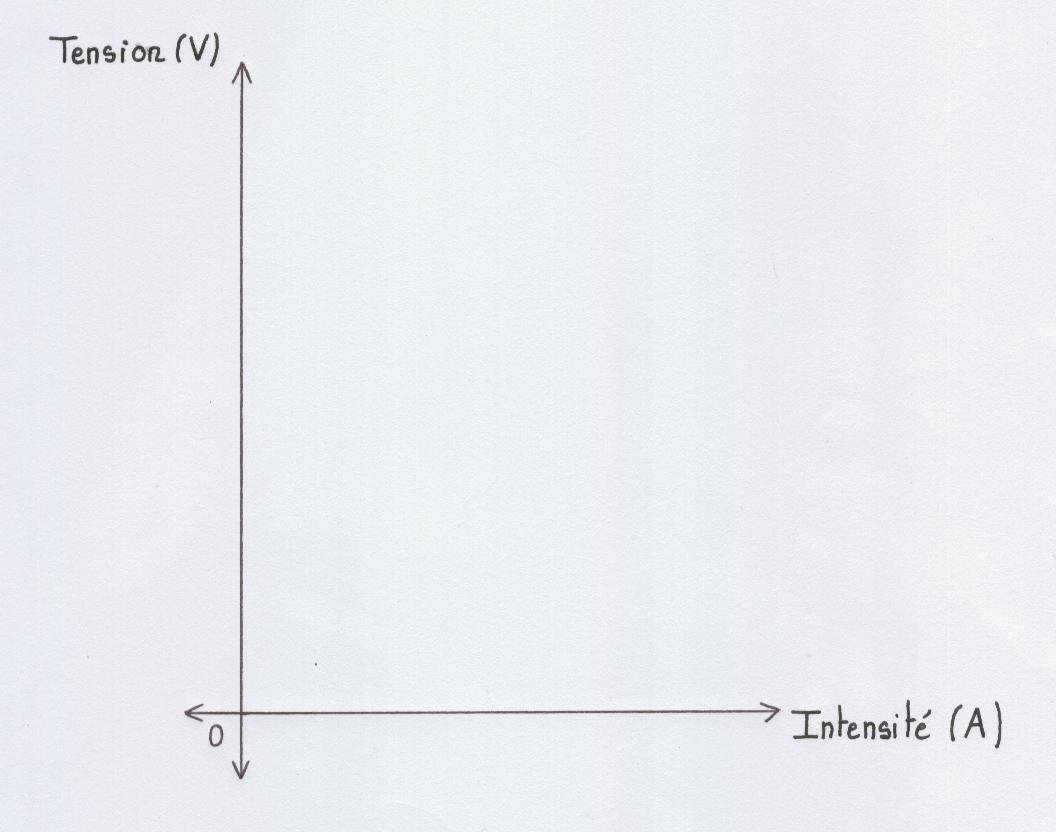

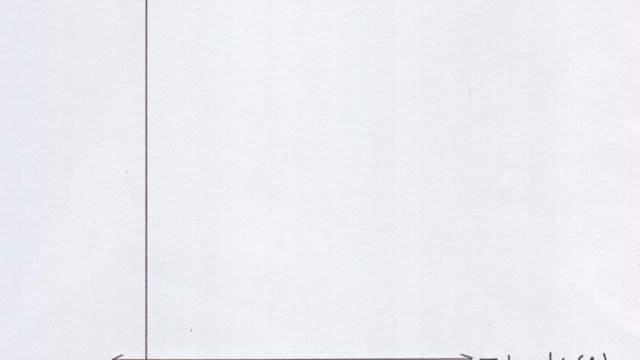

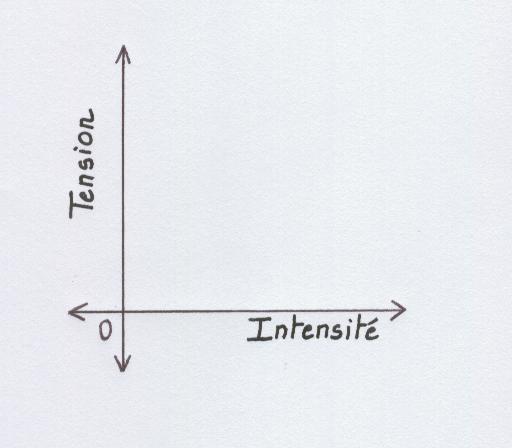

2.1 Trace et oriente les deux axes avec des flèches. Indique l’origine du repère, la grandeur et son unité pour chaque axe.

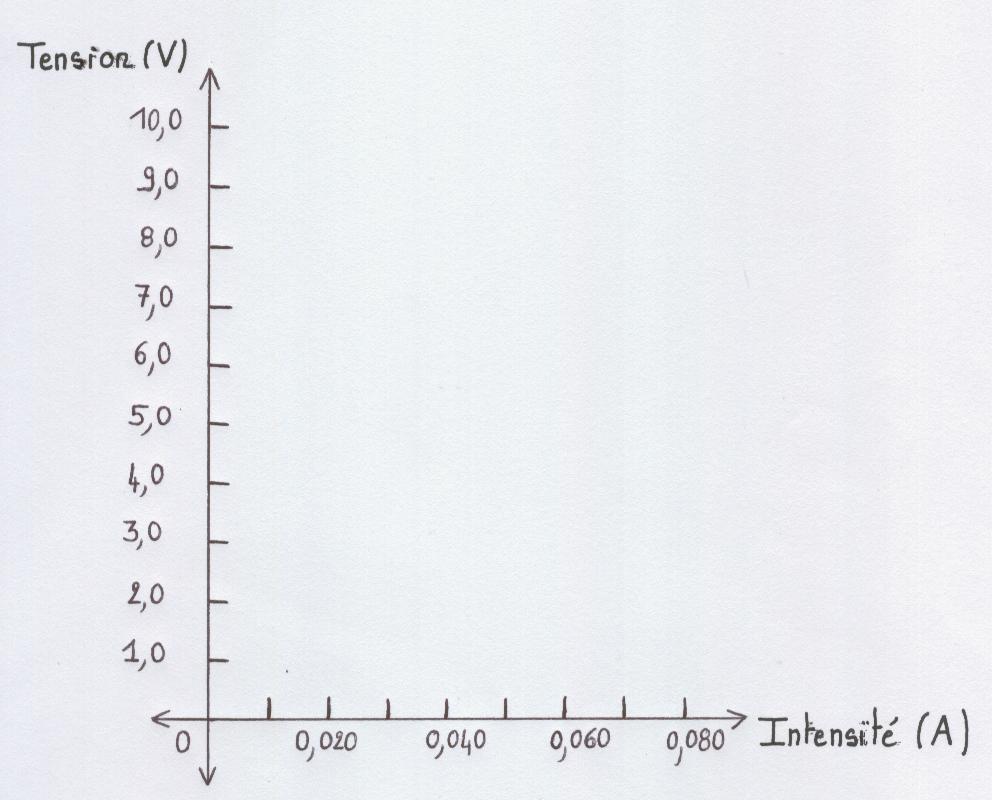

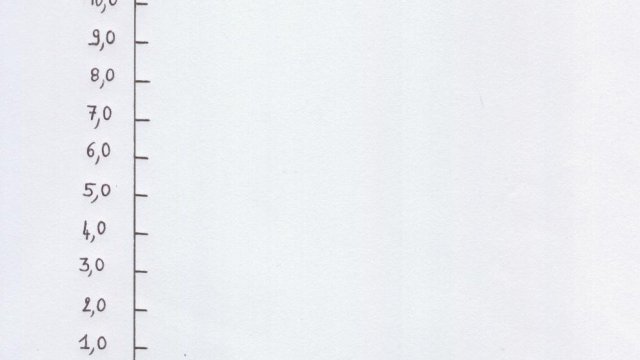

2.2 Gradue les deux axes en respectant l’échelle.

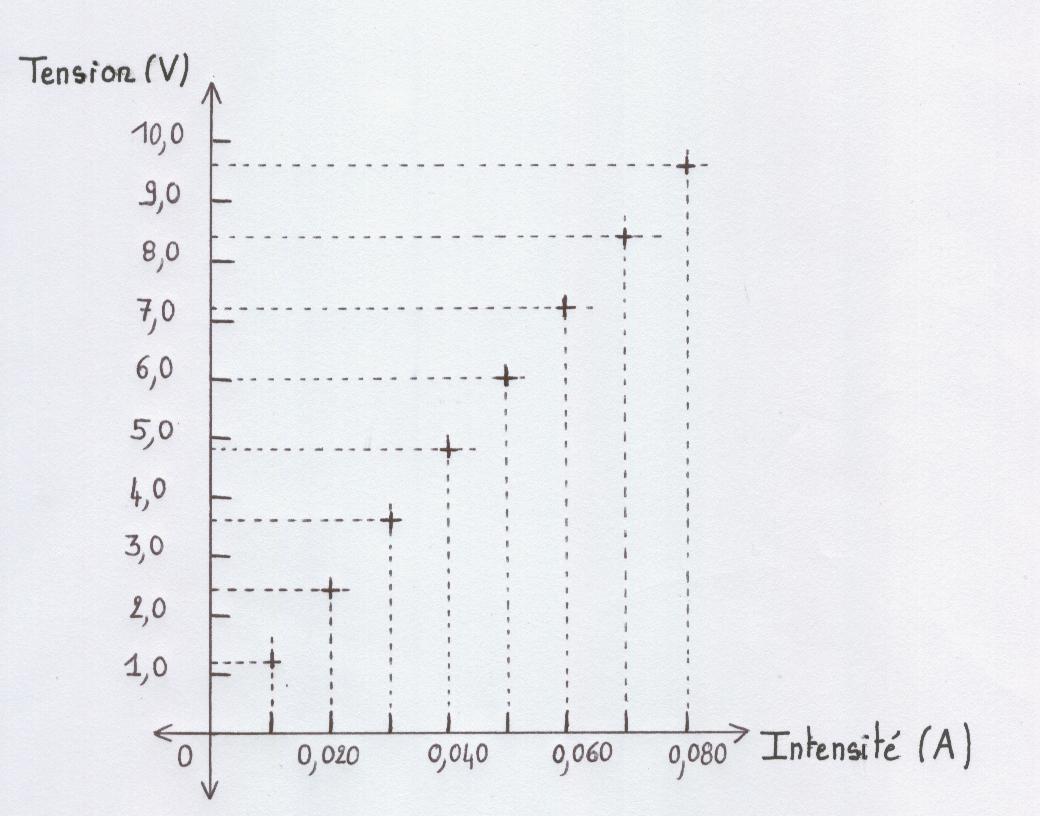

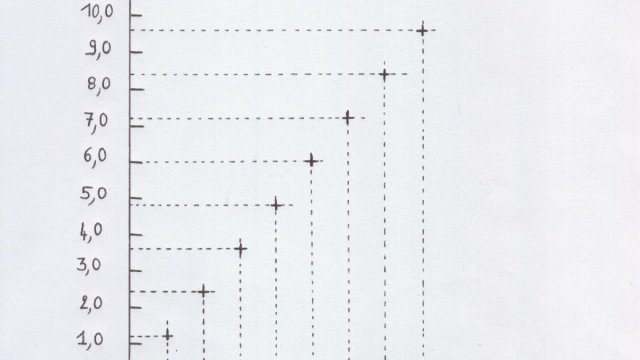

2.3 Place les points du tableau de mesures.

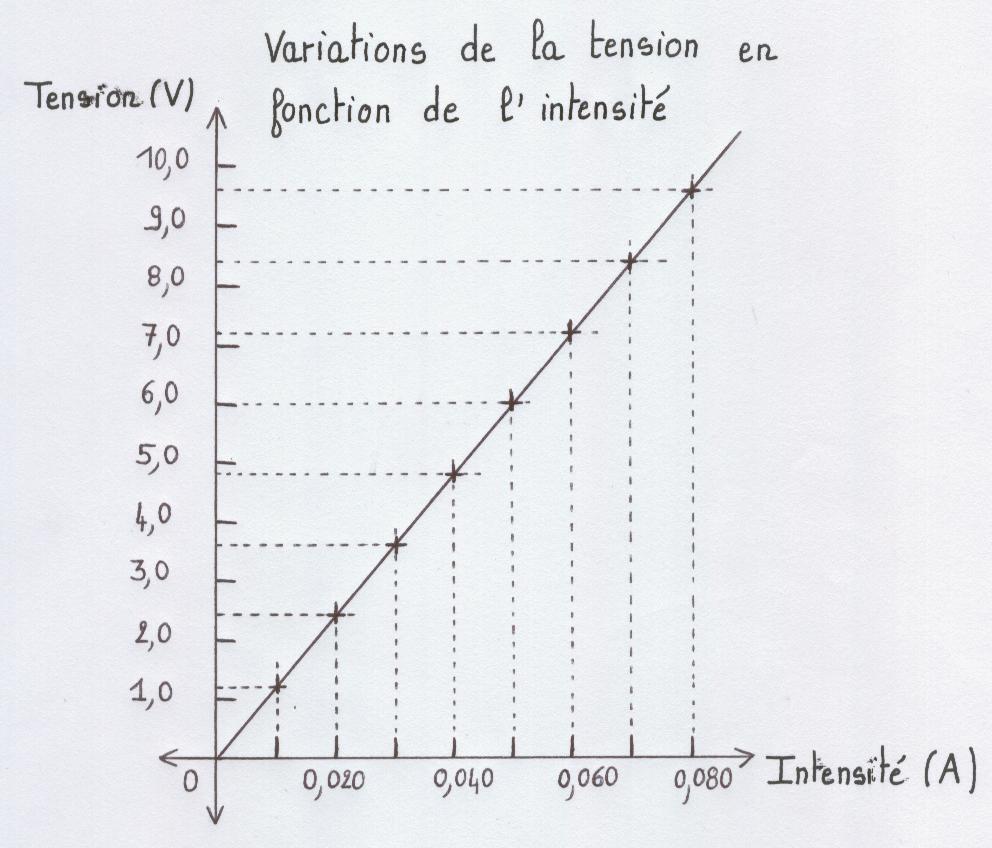

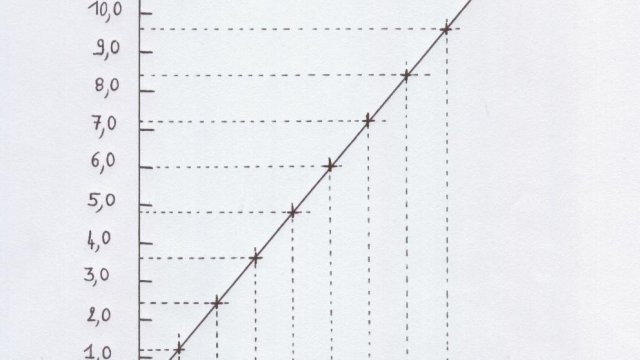

2.4 Trace la courbe et donne un titre au graphique.
